传统的阴极保护效果测量方法是对埋地管道进行管-地电位测量，通过管-地电位值来判断管道是否达到-0.85V的保护电位。它使用一个灵敏的毫伏表和硫酸铜参比电极，通常只能在管线上测试桩处进行电位的接触式测量。该方法的最大问题在于检测工作只能在测试桩附近的 1-2 米距离内有效，测试桩间绝大部分的管-地电压无法测量出来。因此，管道沿线的某些局部影响因素，如距离测试桩很近的较大防腐层缺陷可以对测试桩的检测读数产生较大的影响。由测试桩上得到的管道防护效果方面的信息十分有限。

CIPS 技术简介

为打破常规方法的局限，大约在 50 年前发明了 CIPS 检测方法。检测过程中，用一根长导线把某个测试桩上的管道连线连接上，沿着管线路由以小间隔测量管地电压，这样可测出管道上任意点的防护电位。用一个记录式的毫伏计替换了常规的毫伏表，可以大量记录检测到的电位数据，进而得到整个管线上的保护电位分布图。此外，在 CIPS检测中通过测量保护电流的 ON电位和 OFF 电位，可以消除管道周围土壤对检测结果的影响。OFF 电位作为非常有用的参数，在很大程度上消除 IR 读数过程中出现的错误信息。ON/OFF 电位的概念。
基础是在阴保电流处于关闭的状态下，电压测量中的 IR 成分几乎同时的衰减，而管体和所接触的土壤之间电压衰减则很小（甚至数小时/数天都不会变化）。这样测得的保护电位（OFF 电位）是非常准确的，可以在没有 IR 降的影响的基础上对管道的保护情况进行更好的评估。

CIPS 的Quantum 数据记录仪的特点:

■ 专用的数据记录仪，重量仅为 1.25公斤
■ 坚固耐用，适合现场使用。只需把电极连接好，打开 CIPS 沿着管线行走即可
■ 操作简单，带有字母的全数字键盘

■ 屏幕实时显示 ON/OFF电位GPS状态等有用信息
■ 四个通道可以同时记录不同的电位信息
■ 数据存储器达 32MB，为其它设备内存的16倍
■ 以1.2m/秒的速度进行检测，连续工作21小时
■ 可与 DCVG 联合使用，检测到的防腐层数据同时记录下来
■ 可配合中断器以不同的 ON/OFF 时间顺序进行检测
■ 屏幕可以显示监测到的脉冲的波形。屏幕上可以看到阴极和阳极的波峰、AC干扰，以及阴保电流通/断引起的小波峰。

DCVG/CIPS 卫星同步断流器操作方式有 5 种不同的通/断模式：

■ 直接的 DCVG 或组合的 DCVG/CIPS 0.45 秒 ON, 0.8 秒 OFF (1.25 秒)
■ DCVG (反向) 0.8 秒 ON, 0.45 秒 OFF (1.25 秒)
■ DCVG (反向) 1.6 秒 ON, 0.9 秒 OFF (2.5 秒)
■ 常规的 CIPS 3 秒 ON, 2 秒 OFF (5 秒)
■ 常规的 CIPS 4 秒 ON, 1 秒 OFF (5 秒)

CIPS密间隔管地电位检测系统总体要求

*1）可以全线密间距测量管道阴极保护电位，数据自动采集、保存；

2）采用卫星同步断流装置，测试管线各点的通电电位和断电电位；

3）生成管道距离—电位缺陷，分析管道阴极保护薄弱区域，为管道阴极保护系统的处理方案提供数据支持；

4）分析管道杂散电流干扰的大概位置及其大小；

5）可以自动记录管线GPS坐标点，使用软件生成每一点的距离信息；

*6）同步断流器采用晶体管技术，具有精确定时功能；

*7）卫星天线每5秒钟进行一次重新同步的操作，不断地矫正时间次序和消除时间的漂移，可以精确记录下时间和GPS坐标；

8）卫星同步断流装置具有不同的时间通断顺序，既可以满足CIPS的检查，也可以满足DCVG的检测；

*9）CIPS测量主机屏幕上可以显示监测到脉冲的形状，可以看到阴极和阳极的波峰、AC干扰、以及断流器的开/关引起的小脉冲;

10) CIPS测量主机屏幕上还可以显示通电电位和断电电位、GPS的状态、已经使用的内存、仪器的操作状态和卫星的状态;

*11) CIPS测量主机具备剩余内存的显示功能，即还可以存储记录点的个数；

12） CIPS测量主机可以存储管线检测中的特征（例如穿路、穿河、测试桩等），便于数据的分析；

*13）CIPS测量主机具有DCVG电子测量功能，可以测量DCVG的通电电位和断电电位；

14） CIPS测量主机具有多通道记录功能，可同时进行常规CIPS、曳引CIPS和横向CIPS的采集和记录功能；

15）CIPS测量主机具有10档量程可调，即+/-10、25、50、100、250、1000、2500、5000、10000、25000毫伏；

16）卫星同步断流器可以中断50A的电流，瞬间可以达到100A的电流，可以满足绝大多数阴保系统的使用；

17）数据下载到计算机中是通用的Excel格式，可以便于分析软件的二次开发；

*18）原装进口数据分析软件，生成距离—电位曲线，确定阴极保护的薄弱位置。

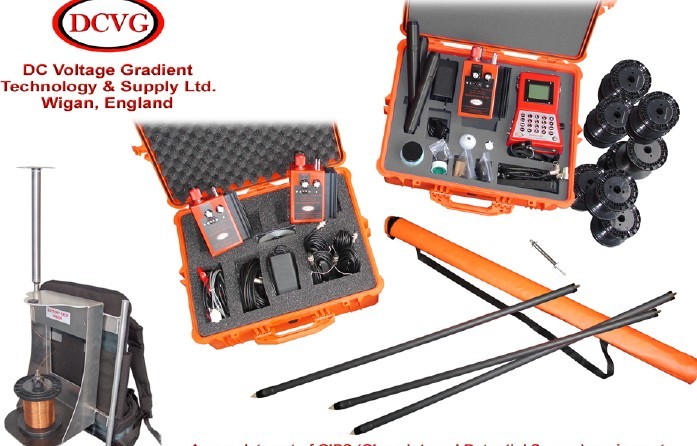

7、CIPS密间隔管地电位检测系统主要技术指标

序号	设备及主要配件名称	技术指标及要求
1	卫星同步断流器	· 中断电流：50A · 使用温度：-20℃-50℃ · 转换模式：模式1： 0.45秒开， 0.8秒关模式2： 1.6秒开， 0.9秒关模式3： 0.8秒开， 0.45秒关模式4： 3.0秒开， 2.0秒关模式5： 4.0秒开， 1.0秒关 ·重量：2.5Kg ·电池：内置铅酸蓄电池
2	数据记录仪	· 使用温度：-20℃-50℃ · 工作时间：22小时 · 量程：+/-10、25、50、100、250、1000、2500、5000、10000、25000毫伏 · 重量: 1.25Kg · *尺寸：170mm240mm55mm* · 电池: 内置可充电电池 · 内存：32Mb
3	硫酸铜参比电极	· 长度：1米 · 采用高强度管设计，为探杖手柄提供机械连接和电连接
4	120/240V电池充电器及连线	· 充电器具有3个输出接口 · 充电器可同时为CIPS记录仪和断流器进行充电
5	卫星天线	· 3个用于断流器/1个用于Quantum记录仪 · 尺寸：90×40mm · 每隔5秒检测一次同步性
6	尾线背架及连线	·尺寸：520×320×300mm ·重量：3.5kg
7	运输箱	· CIPS主机和探头都配备相应的运输箱
8	配件	· 各种连接线和配件等
9	CIPS软件	· 原装进口软件； · 生成距离—电位曲线，确定阴极保护的薄弱位置。
