万能取型记录仪

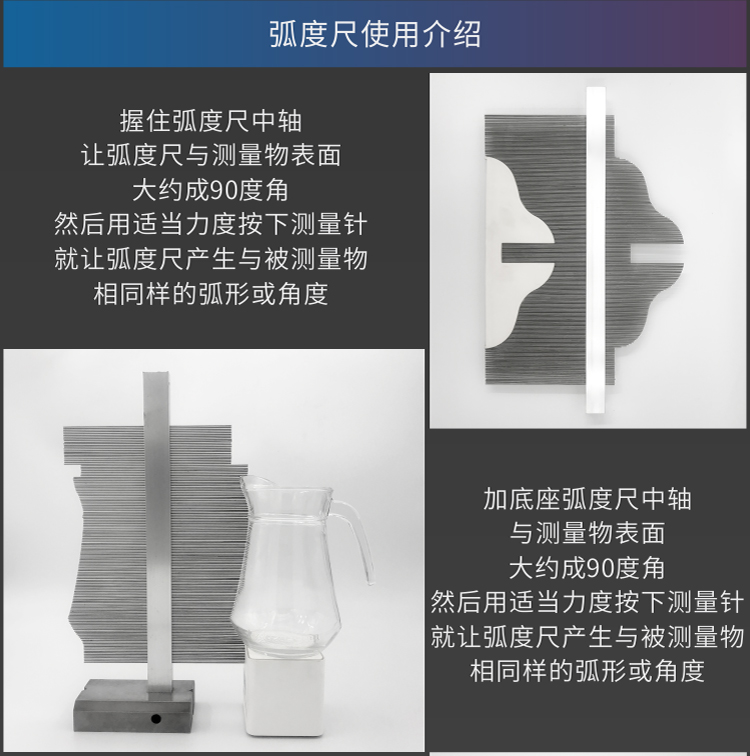

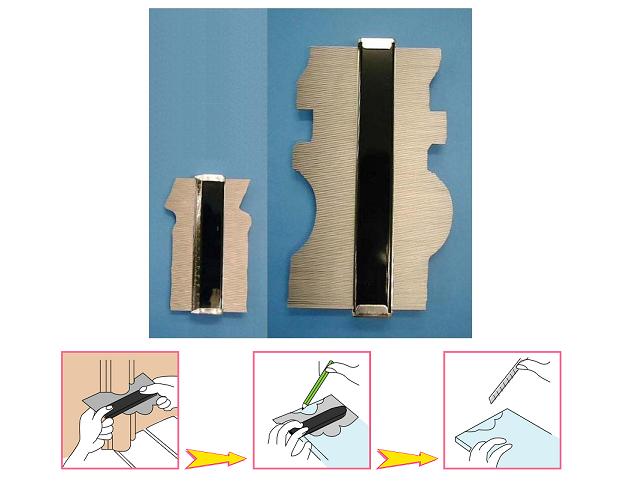

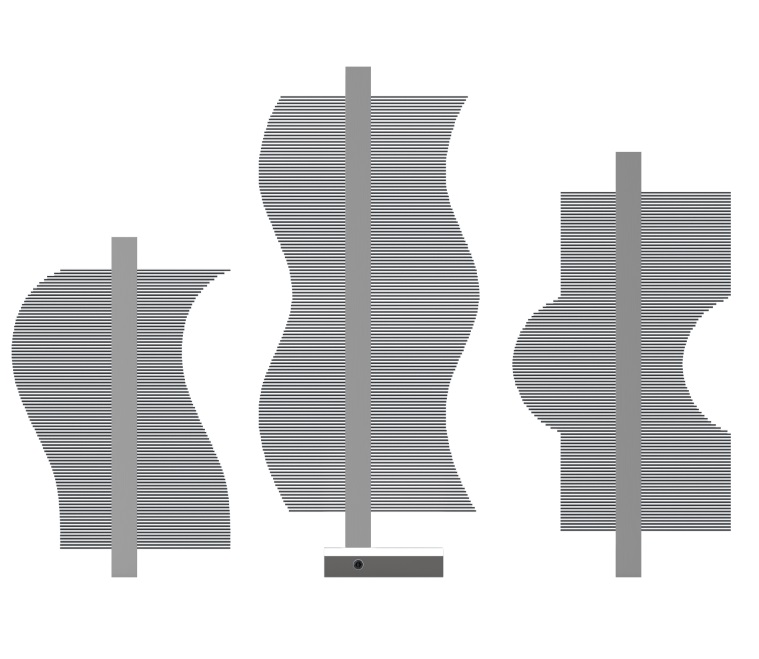

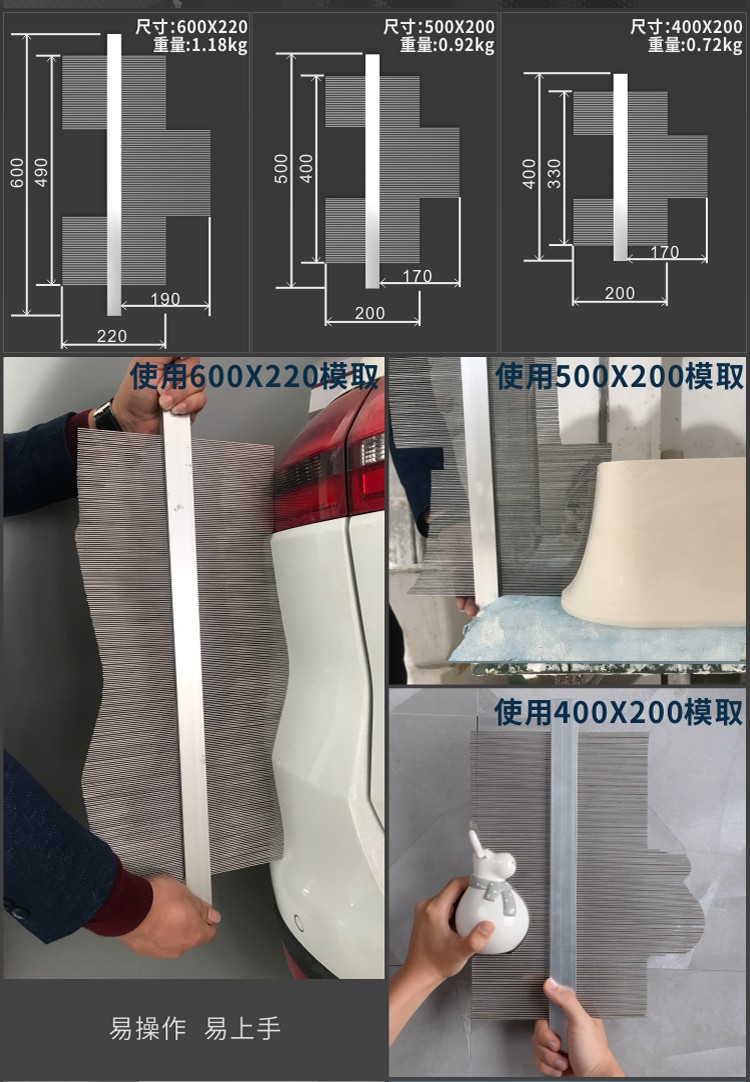

万能取型记录仪也叫万能取型规、取型器、定型针束尺，是近代探伤，特别是岐变截面焊缝（如海洋平台TKY节点焊缝等）超声波探伤，以及表面形状复杂的工件等超声波探伤必不可少的专用工具。 除探伤应用外，它还是焊接质量检验员与电焊工等测量焊缝形成质量的得力工具，因而，近年来在国际探伤界和焊接工程中已获得广泛的应用。 取型规的主要用途是取型、定型，获得待测界面的真实形状。从而确立出准确进行缺陷定位、定量的基本依据，无损坏的得到任何未知截面的真实形状。 一、 结构形式与规格 本取型规为动针式平移取型工具，由带有刻度尺的规定、限位板以及动针等主要部分构成如下图： 规壳当限位板及钢针压合在同一平面上，是钢针在其中呈密接滑动，个钢针批次相接但互不干涉，可单独移动亦可分别移动。 本品的规格有0-150mm、0-300mm、0-400mm、0-500mm、0-600mm。 二、使用方法：
三、特长：简单的取出任何型；针是不锈钢制作，不会生锈。 |
