SAT-Q32S型高压安全阀定压校验台

产品简介(专利结构)

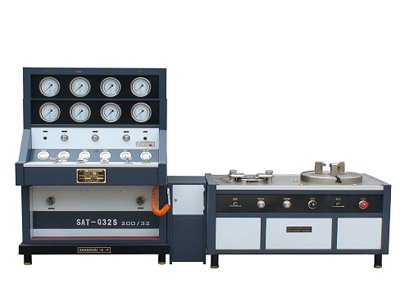

（外形参考图）

本型号安全阀定压校验台内置气体自动增压器，增压速度快、噪音小，可将中压气体增至高压，用于高压安全阀的定压校验和密封性测定。

一、适应范围

1、适用于PS≤32MPa的高、中、低压安全阀(详见表Ⅰ~表Ⅱ)。

2、校验通径DN20~300mm法兰式安全阀。

3、ZG1/2″~ 21/2″ 英制螺纹式安全阀。

4、各种全启式，微启式安全阀。

5、各种厚薄、形状的法兰式安全阀。

6、常用公制、英制螺纹式安全阀。

7、国产、进口安全阀。

二、设备特点

1、配气体增压系统，可直接将中压气体增至高压。

2、双座式气动夹紧结构，操作方便、快捷。

3、小口径座卡脚采用同步联动式偏心盘专利结构，校验时不用放置中心垫。适应不同通径，高效、方便、快捷。（获国家专利，仿冒必究。）

4、大口径座具有根据不同口径和压力的夹紧力无级可调结构，适用中高压安全阀的校验。

5、双表显示，具有根据校验压力大小的四档精密压力表切换机构。

6、专设1.0 MPa以下低微压校验系统，校验低微压安全阀更方便，更精准，且具有保护小量程精密压力表功能。

7、设备中操作阀（包括：校验阀、卸压阀及压力切换阀）均采用航天军工阀门。

8、配置校验高压安全阀的安全防护挡板，大大提高安全性能。

9、设备内配置安全阀，具有夹紧超压自动开启保护装置。

三、技术参数

1、校验通径范围：DN20~300mm

2、最高校验压力：32MPa

3、校验精度：±0.4%

4、介质为氮气或洁净压缩空气，介质源由用户自备。

5、各档通径相应可校验的最高压力，详见表Ⅰ~表Ⅱ
